France Air lance DuoDrive®, un nouveau régulateur de débit avec sonde CO2

Spécialiste du traitement de l’air, France Air possède un savoir-faire reconnu dans le domaine de la ventilation. Ces dernières années, France Air a fait évoluer ses solutions afin de satisfaire aux exigences de qualité d’air et de performance énergétique. Aujourd’hui, France Air étoffe sa gamme de modulation des débits et présente DuoDrive®, un nouveau régulateur de débit avec sonde CO2.

La modulation des débits, une solution adaptée aux enjeux d’aujourd’hui en termes de qualité d’air, de consommation d’énergie et de confort.

Si la modulation des débits existe depuis longtemps, elle est devenue un enjeu majeur en raison des exigences liées à la qualité de l’air et à la performance énergétique : le renouvellement de l’air doit être assuré et les débits d’air neuf hygiéniques sont réglementés (code du travail et règlement sanitaire départemental). Ainsi, chaque bâtiment, en fonction de son activité et du nombre de personnes accueillies, doit garantir aux usagers un renouvellement d’air adéquat.

Aujourd’hui, de nombreux espaces sont en situation d’occupation intermittente (salles de réunion, bureaux, écoles, cinémas, restaurants, hôtels…) et les questions liées aux consommations énergétiques sont souvent délicates. Pour ces locaux à occupation discontinue, la modulation des débits est LA solution afin de garantir une parfaite qualité de l’air et un excellent niveau de confort tout en réduisant la facture énergétique.

La modulation des débits ou VAV (variable air volume) est l’action permettant de faire varier le débit d’air introduit dans chaque pièce à partir d’une seule centrale d’air (avec action sur les consommations de la centrale).

La modulation des débits offre des avantages remarquables.

• Une parfaite qualité de l’air

Choisir la modulation des débits, c’est garantir une bonne qualité de l’air à tout instant et en fonction du nombre de personnes présentes dans les locaux.

La modulation des débits s’effectue grâce à une sonde de qualité de l’air qui envoie un signal pour ajuster la vitesse des ventilateurs.

La sonde d’ambiance France Air est un capteur 3 en 1 permettant l’action sur trois polluants : COV (émis par les matériaux, le mobilier ou encore les produits ménagers), CO2 et humidité (HR). Atout majeur, elle dispose d’un recalibrage automatique, garantissant une précision de fonctionnement à tout moment ce qui évite les opérations de maintenance. Cette sonde s’installe à l’intérieur de la gaine, à proximité de la bouche de soufflage.
A noter : la modulation avec les sondes CO2 est valorisable dans les calculs RT, et les solutions France Air disposent en outre d’un avis technique.

• Des économies d’énergie importantes

Grâce à la modulation des débits, la ventilation fonctionne au minimum en période d’inoccupation ce qui optimise la performance énergétique.
Pour exemple, l’installation d’un système de modulation des débits dans une école de 7 classes accueillant 30 personnes a permis un gain sur le chauffage de 5000 kW/an (avec un prix de 15 centimes/kw, cela équivaut à une économie de 750 euros/an).

• Un confort optimal des occupants

La modulation des débits, en assurant le bon débit, est un critère de confort essentiel. Un débit trop important procure une sensation de courant d’air désagréable.

Comprendre la modulation des débits et son fonctionnement

Une installation de modulation des débits comprend un régulateur (registre à débit d’air variable), une sonde et une centrale ou un ventilateur en pression constante.

Le principe est simple : la sonde de qualité d’air présente dans le local mesure le besoin en matière de ventilation. Elle envoie un signal 0-10V à un registre à débit variable ajustant le débit indépendamment de la pression du réseau en amont.

Si des registres de certains locaux se ferment, la pression en gaine augmente. Toute la distribution de l’air en sera perturbée, y compris celle dans les locaux non concernés par le changement de débit. La régulation de la centrale double flux va permettre l’ajustement de la vitesse des ventilateurs pour maintenir une pression en gaine constante. La consommation des ventilateurs sera diminuée.

Modulation des débits : la gamme France Air

La gamme France Air permet de répondre à tous les projets : des locaux à petit ou grand volume, avec une petite ou grande variabilité du taux d’occupation. Les solutions France Air fonctionnent en pression constante lorsque le bâtiment comporte plusieurs locaux.

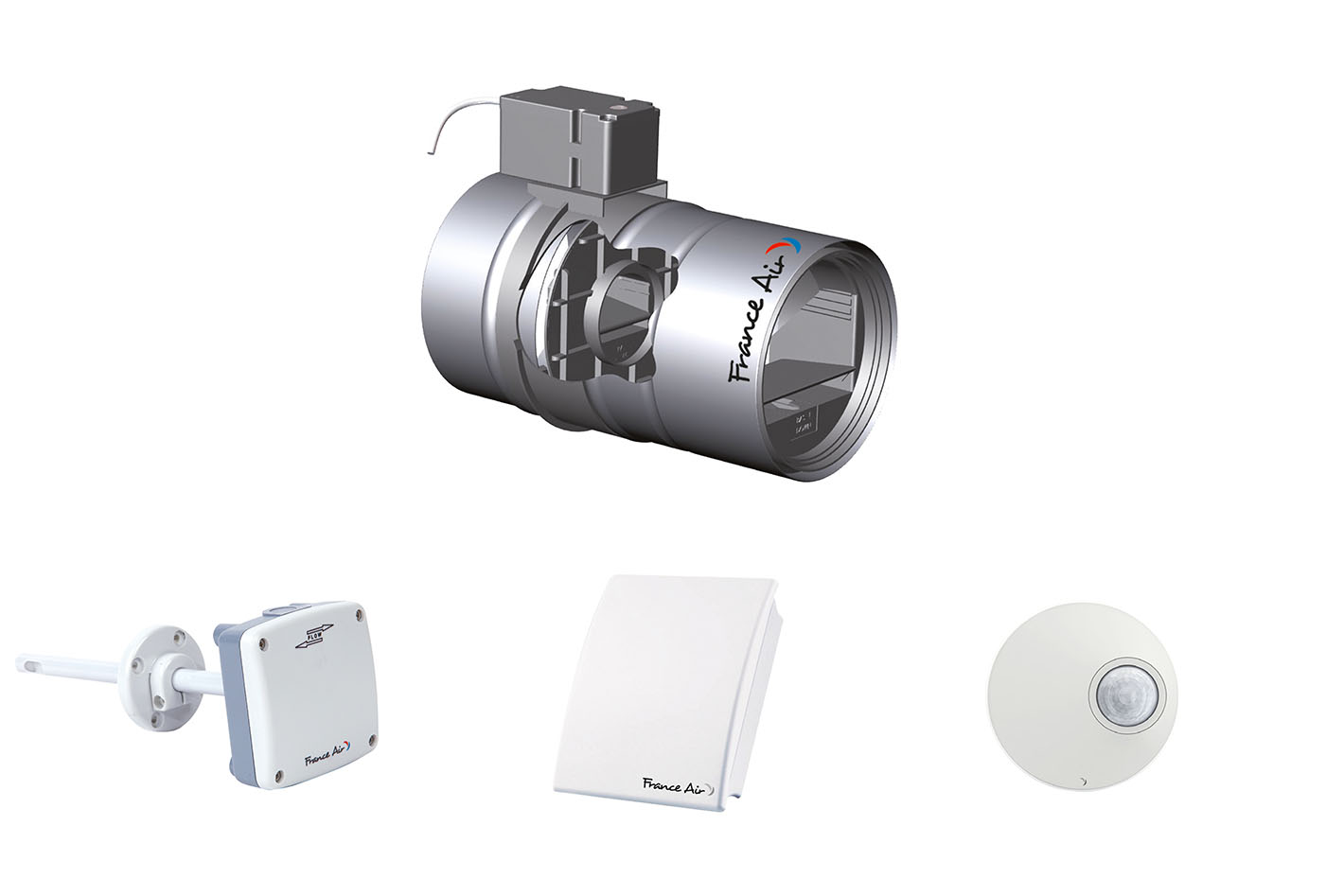

France Air lance DuoDrive®, un régulateur de débit avec sonde CO2 idéal pour les pièces à petit volume

Le nouveau régulateur de débit DuoDrive® fonctionne avec une sonde CO2 à seuil et autorise une variation des débits pièce par pièce. L’ouverture ou la fermeture du registre est piloté par la sonde CO2, avec une valeur seuil paramétrée en-dessous de laquelle le registre se ferme pour se mettre en position de débit minimal. Au-dessus du seuil paramétré, le registre s’ouvre pour obtenir un débit maximal. Ceci permet une parfaite maîtrise du débit.

DuoDrive® est une solution complète intégrant :
• un registre bi-débit 24 VDc.
• une sonde parmi les solutions suivantes : sonde de gaine CO2 (contact O/F), sonde d’ambiance CO2 (contact O/F) ou bien capteur de présence.
• un coffret électrique pour alimenter l’ensemble.

A noter : le réglage de l’hystérésis et le fonctionnement en mode maître/esclave (avec deux DuoDrive® pour l’insufflation et un CTP24V pour l’extraction) sont possibles.

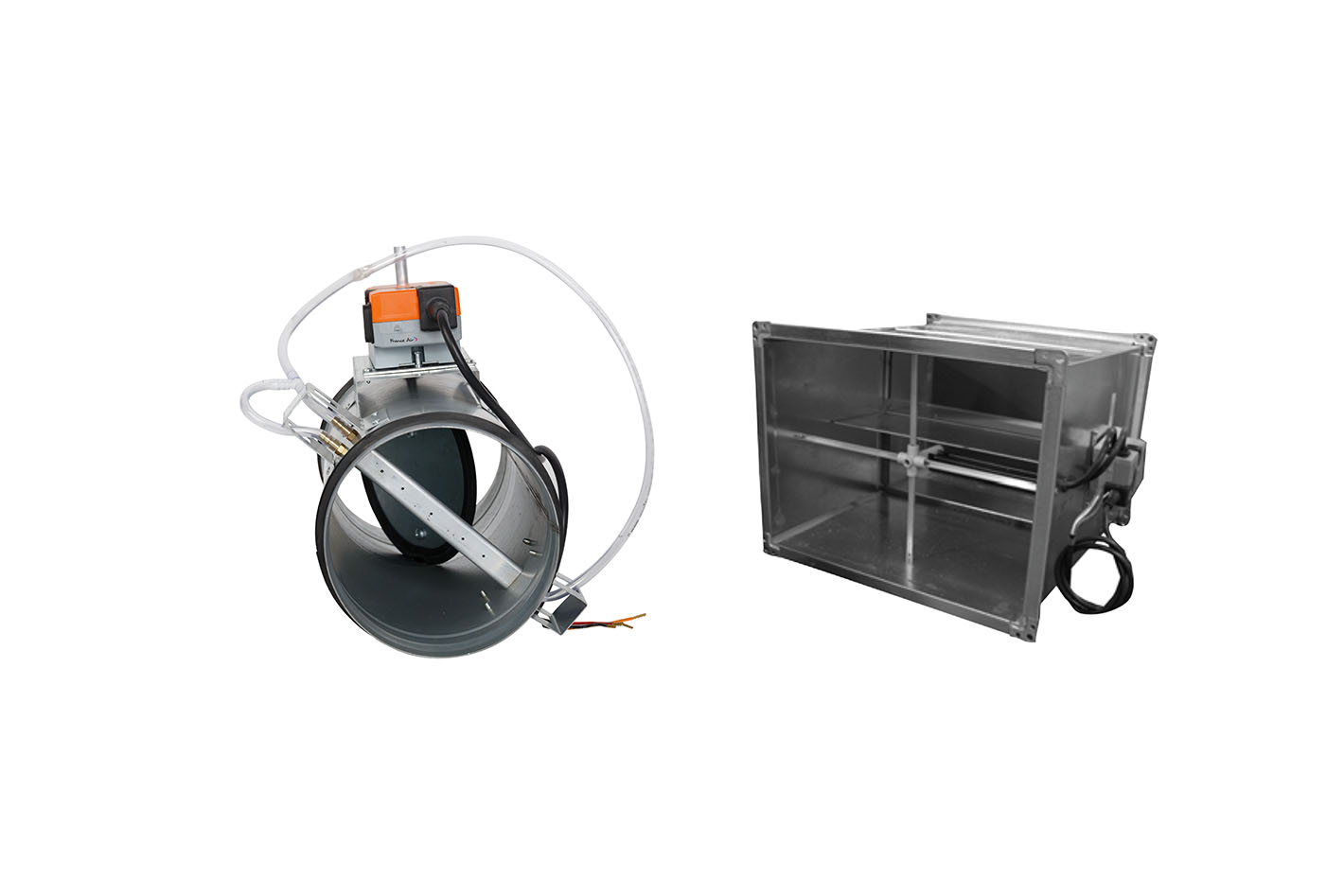

OptiDrive®, idéal pour les pièces à grand volume avec une grande variabilité d’occupation

OptiDrive® est un régulateur de débit variable offrant une parfaite maîtrise du volume d’air insufflé. Il dispose d’une croix de mesure permettant de convertir la pression en débit, d’un clapet de réglage étanche et d’un servomoteur proportionnel.
