A l’assaut de la verticalité avec une technologie exclusive brevetée par Geberit
La construction d’Immeubles de Grande Hauteur (IGH) est en plein essor en milieu urbain où le gain de place et l’optimisation de l’espace habitable sont des problématiques incontournables pour les architectes, maîtres d’ouvrage et bureaux d’études. Bien entendu, le système d’évacuation d’un immeuble IGH est infiniment plus complexe que celui d’une maison individuelle car il doit gérer des volumes d’eaux-vannes et d’eaux usées beaucoup plus importants. Dans cette perspective, tous les éléments techniques comme les colonnes de chutes sont à repenser entièrement. En effet les systèmes d’évacuation habituels sont très contraignants : les principales difficultés rencontrées dans les systèmes conventionnels sont liées à la largeur des diamètres de colonnes de chute qui doivent également recevoir une conduite de ventilation secondaire. S’ajoutent à cela les conduits horizontaux, en dévoiement ou dans les collecteurs qui doivent être installés avec une pente.
Geberit SuperTube abolit ces deux contraintes.
Avec son écoulement optimisé et ses raccords innovants, le nouveau système d’évacuation Geberit SuperTube permet de créer une colonne d’air continue dans la conduite d’évacuation. Le résultat ? Toutes les ventilations parallèles deviennent superflues et l’on gagne en outre de précieux mètres carrés.
Retour d’expérience
Située à Pune, en Inde, la construction des tours modernes Gateway Towers (IGH) est le tout premier projet SuperTube au monde !

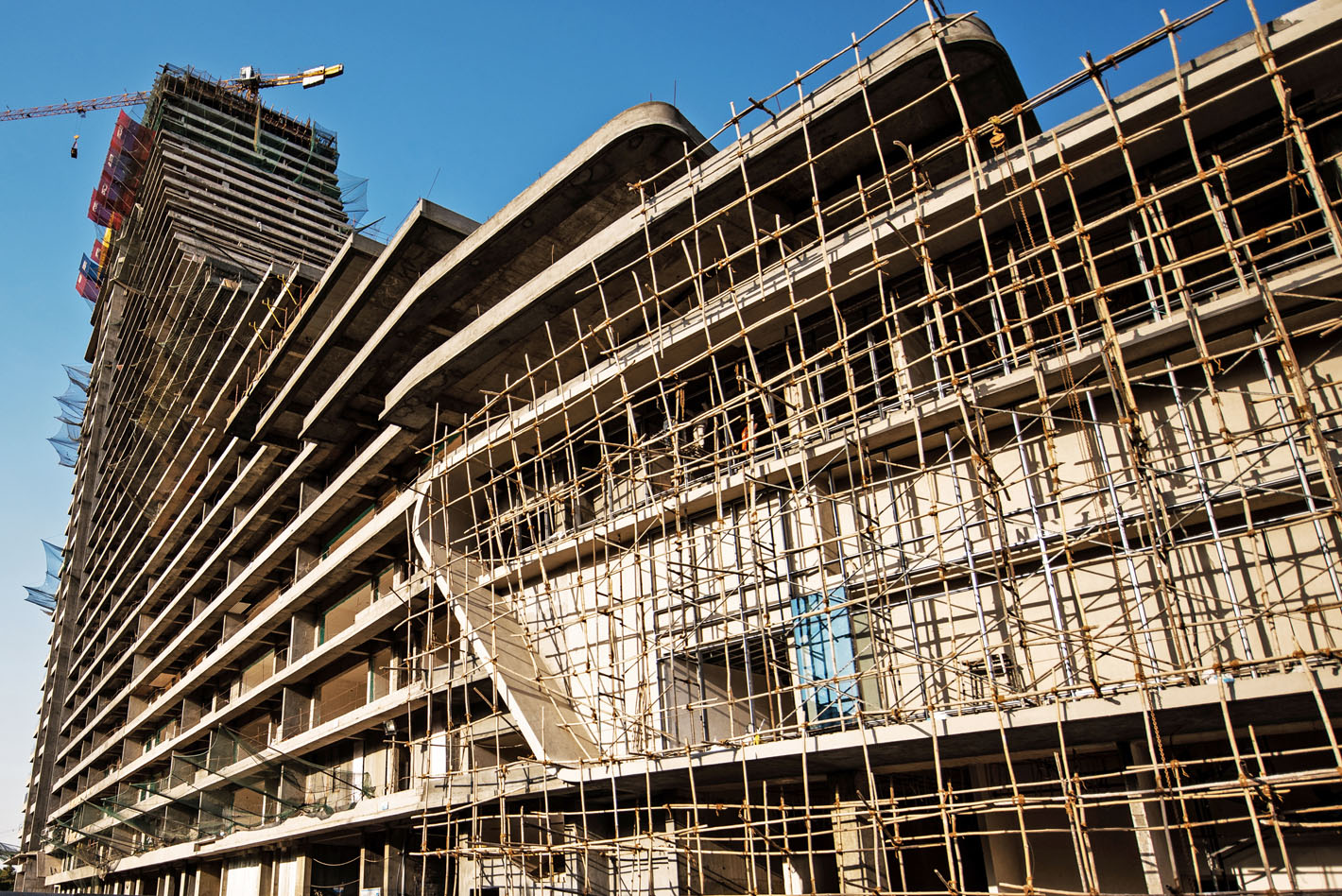

L’espace de vie est une ressource rare dans les régions densément peuplées, comme les grandes villes indiennes. Depuis 2009, un nouveau district hyper moderne est en construction à la périphérie de la ville indienne de Pune : l’Amanora Town Park au sein duquel les Gateway Towers – un projet ambitieux comprenant deux bâtiments résidentiels de grande hauteur – sont en cours de réalisation. La structure en béton de la tour Gateway Towers 100 a atteint sa hauteur finale à la mi-2019 : avec ses 45 étages et culminant à 150m, cette tour est actuellement le bâtiment le plus haut de Pune. Son architecture en cascade n’est pas la seule particularité qui la distingue des autres constructions de l’Amanora Town Park : la tour sera également le premier immeuble de grande hauteur au monde à être équipé de la technologie SuperTube développée par Geberit.

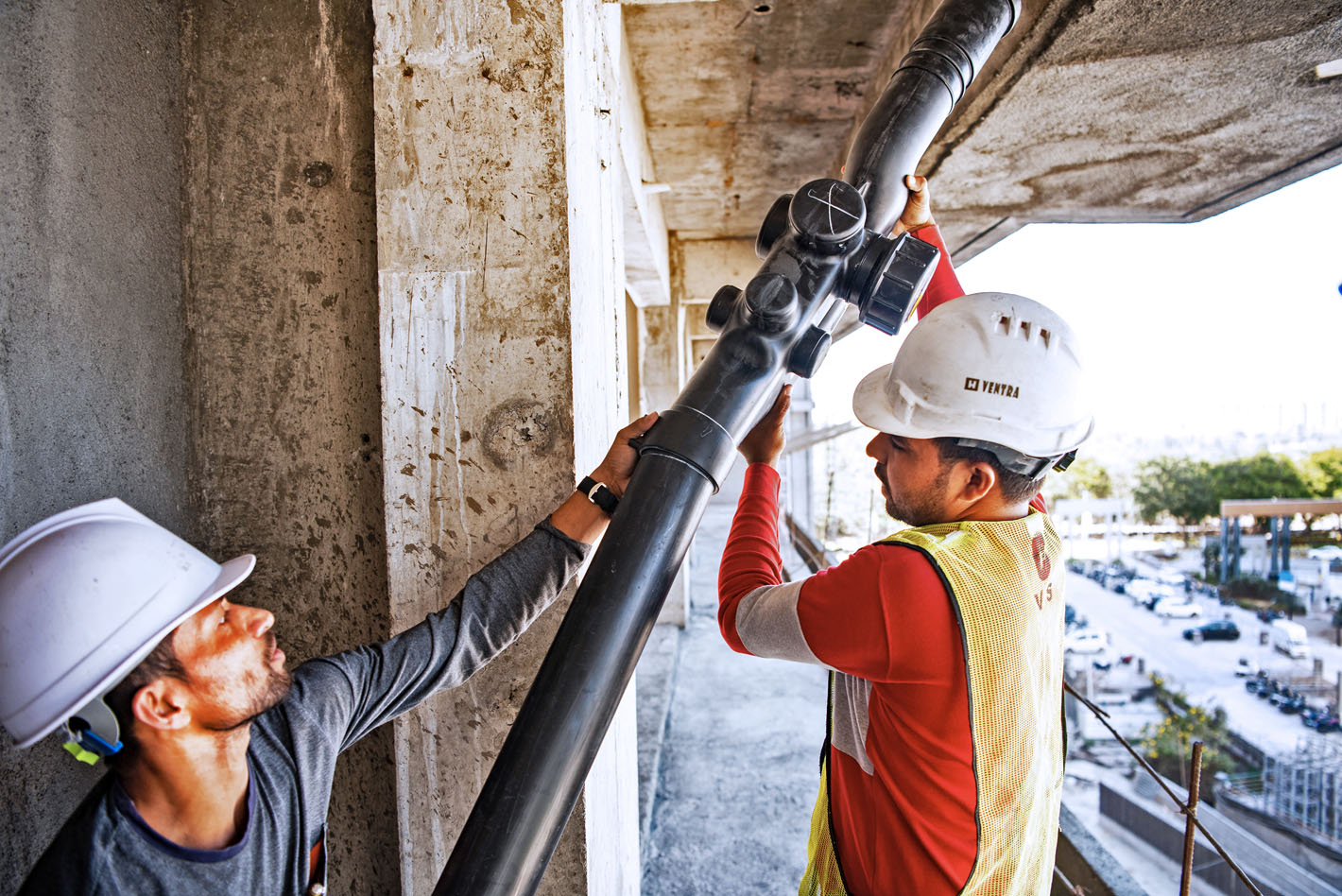

Geberit SuperTube, une solution fiable pour ce projet ambitieux
« L’architecture spécifique et les logements de tailles différentes ont rendu nécessaire l’installation de plusieurs colonnes verticales et déports horizontaux, selon Michael Allenspach, responsable des services techniques chez Geberit India.
Grâce à SuperTube, nous avons été en mesure de proposer une solution fiable et moins encombrante au propriétaire du complexe. »
Les premiers bénéfices de Geberit SuperTube : une optimisation de l’espace dans les gaines et une réduction sensible des coûts en termes de matériaux et d’installation (aucune conduite de ventilation n’est en effet nécessaire).
Geberit SuperTube, une super alternative
Le principe
La technologie Geberit SuperTube se compose de quatre éléments distincts, en parfaite interaction. La conduite d’évacuation est associée à trois raccords particulièrement ingénieux qui créent une solution hydraulique innovante et dotée d’atouts hors du commun. Parmi ces raccords, le coude Geberit PE BottomTurn et le coude Geberit PE BackFlip (voir détails ci-après). Ces innovations Geberit permettent de maintenir la colonne d’air dans une colonne de chute même en cas de changement de direction de 90°.
Les (super) raccords
- Le coude Geberit PE Bottom/Turn
Le coude BottomTurn est installé lors d’un changement de direction : verticale à horizontale. Le coude garantit la transformation du flux annulaire dans la colonne de chute en flux laminé avant le changement de direction. Grâce à ce procédé, la colonne d’air est également maintenue dans un tronçon de conduite horizontal. L’eau est ensuite à nouveau guidée vers un flux annulaire par le coude Geberit BackFlip. Sa forme permet aux eaux usées d’adopter le mouvement de rotation requis pour être transformées de nouveau en flux annulaire sans interrompre la colonne d’air.
– Le coude Geberit PE Backflip
L’intérieur torsadé du coude Geberit PE BackFlip retransforme le flux laminaire en flux annulaire. Cela garantit le maintien de la colonne d’air dans la colonne de chute.
